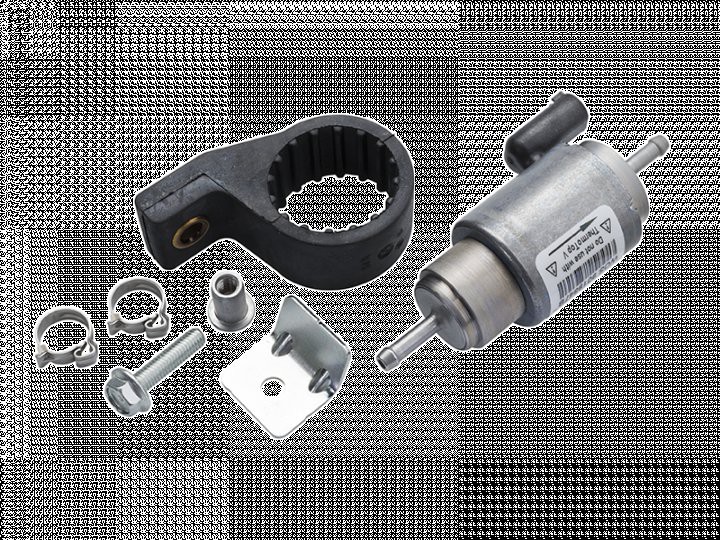

Топливный насос DP 42 12/24V (бензин и дизель)

с кронштейном TT-Evo Thermo 90 pro Thermo 50 pro б/д 12В/24В

Топливный насос-дозатор.
Топливный насос-дозатор – комбинированная система подачи, дозирования и блокировки. Данный всасывающий поршневой насос подает топливо из бака автомобиля по топливной магистрали к входному штуцеру подогревателя. Установка производится как правило вблизи бака. Насос-дозатор не имеет пульсационного демпфера и одинаково подходит для дизеля и бензина. Насос-дозатор соединяется кабельным жгутом с блоком управления подогревателя и минусовой точкой на кузове автомобиля.
ВНИМАНИЕ! Для подогревателей Thermo Top Evo могут применяться только насосы- дозаторы модели DP42. Для чего обращайте внимание на обозначение модели на насосе. При замене насоса проверьте уровень CO2.

Рис.1 - Насос-дозатор DP42
Насос-дозатор DP42.
Проверка установочного положения и условий монтажа насоса-дозатора производится согласно общей инструкции по монтажу для Thermo Top Evo. Подогреватель Thermo Top Evo функционирует исключительно с насосом-дозатором DP42.

Проверка насоса-дозатора DP42.

Измеренное мультиметром сопротивление обмотки насоса DP42 должно иметь следующее значение:



Подаваемое количество топлива при частоте работы насоса-дозатора 9Гц и времени работы 180с: 49,5- 54,7мл.

Электрическая проверка насоса- дозатора.
Сопротивление катушки насоса- дозатора DP42: 5,2Ом ± 0,5% при 20 ± 2°С. С помощью PC-диагностики Thermo Test проведите компонент-тест насоса- дозатора.

Талица производительности насоса- дозатора DP42 .

Рис.2 - Установочные положения насоса-дозатора DP42.
