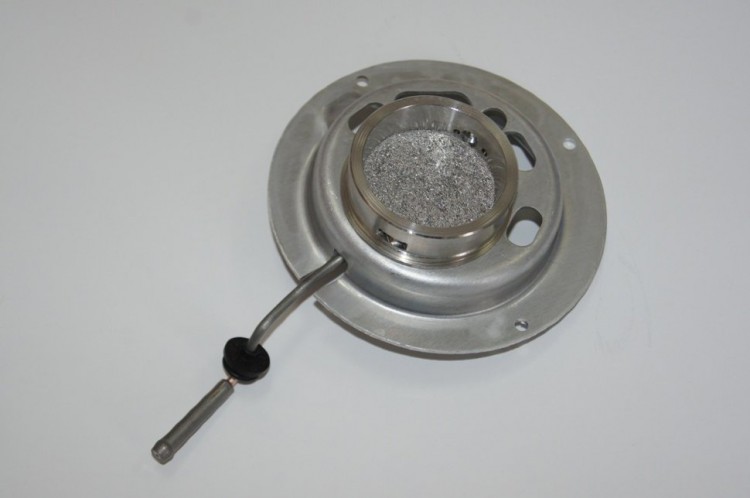

Горелка дизельная без штифта

Горелка. В горелке топливо, испаряясь с испарительной прокладки, распределяется по камере сгорания. В камере сгорания сгорает топливо-воздушная смесь, нагревая тем самым теплообменник. В ходе ремонта или текущего техобслуживания отопителей могут быть дополнительно произведены следующие работы по переоборудованию: • установка наружного датчика температуры для оптимального регулирования работы отопителя. • установка горелки с блендой. Установка горелки с блендой. Для переоборудования отопителя необходимы специальные ремкомплекты: для отопителей на 12 В - идент.-№ 679 84A; для отопителей на 24 В - идент.-№ 679 56A В ремкомплект входят: 1 горелка с блендой, 1 камера сгорания, 3 винта EJOT FDS SF. Замена горелки производится следующим образом: 1. Снять горелку с камерой сгорания. 2. Штифт накаливания/ датчик пламени (11) вставить в горелку с блендой (17) (кабелем в направлении отверстия для кабельной насадки в бленде) и закрепить винтом (9). 3. Кабель штифта накаливания/ датчика пламени (11) продеть в отверстие в блендe. 4. Затянуть винт (9) с моментом 0,8 ± 0,08 Нм. 5. Вложить новое уплотнение (13) в паз фланца теплообменника (14). 6. Установить камеру сгорания (12) и закрепить винтами (16). 7. Затянуть винты (16) с моментом 4,0 ± 0,4 Нм. 8. Горелку с блендой (17) ввернуть в камеру сгорания (12). 9. Закрепить бленду и камеру сгорания (12) винтами EJOT FDS (10). 10. Затянуть винты EJOT FDS SF (10) с моментом 2,5 ± 0,25 Нм. 11. Вставить гильзу для забора топлива в кожух теплообменника (14). 12. Кабель штифта накаливания/ датчика пламени (11) провести сквозь теплообменник и надеть на него гильзу. 13. Установить нагнетатель воздуха. 14. Установить блок управления. 15. Надеть прокладку (15). 16. Собрать корпус. Рис.1 - Установка горелки с блендой. Замена горелки. Демонтаж. 1. Снять крышку. 2. Удалить прокладку (15, рис. 2). 3. Снять блок управления. 4. Снять нагнетатель воздуха. Указание: Операции с 5-й по 11-ю нужно проводить, если отопитель имеет горелку (19) без бленды, а с 12-й по 16-ю - горелку с блендой (18). 5. Снять рычагом фиксирующую защёлку (20) горелки (19). 6. Вынуть гильзу штифта накаливания/ датчика пламени (11) из теплообменника (14), нажав на неё. 7. Если нужно, осторожно отогнуть предохранительную накладку кабеля штифта накаливания/ датчика пламени (11) на камере сгорания (12). 8. Вынуть горелку (19). 9. Вывинтить винт (9). 10. Вынуть штифт накаливания/ датчик пламени (11) из горелки (19). 11. Снять горелку (19). 12. Вынуть винты EJOT FDS SF (10). 13. Вынуть гильзу штифта накаливания/ датчика пламени (11) из теплообменника (14), нажав на неё, а горелку с блендой (18) - из камеры сгорания (12). 14. Вывинтить винт (9). 15. Вынуть штифт накаливания/ датчик пламени (11) из горелки с блендой (18). 16. Снять горелку с блендой (18). 17. Провести работы со снятыми компонентами. Рис.2 - Отопитель в разборе. Монтаж. Указание: Операции с 1-й по 5-ю нужно проводить, если отопитель имеет горелку (19, рис. 2) без бленды, а с 6-й по 13-ю - горелку с блендой (18). 1. Вставить штифт накаливания/ датчик пламени (11) в горелку (19) (кабелем в направлении отверстия для гильзы) и закрепить винтом (9). 2. Затянуть винт (9) с моментом 0,8 ± 0,8 Нм. 3. Установить горелку и вставить гильзу штифта накаливания/ датчика пламени (11) в теплообменник (14). 4. Зафиксировать горелку (19) защёлкой (20). 5. Кабель штифта накаливания/ датчика пламени (11) провести под предохранительной накладкой на камере сгорания (12) и через отверстие в корпусе теплообменника (14). Если накладка отгибалась, загнуть её обратно. 6. Вставить штифт накаливания/ датчик пламени (11) в горелку с блендой (18) (кабелем в направлении отверстия для гильзы в бленде) и закрепить винтом (9). 7. Кабель штифта накаливания/ датчика пламени (11) провести через отверстие в блендe. 8. Затянуть винт (9) с моментом 0,8 ± 0,08 Нм. 9. Горелку с блендой (17) ввернуть в камеру сгорания (12). 10. Вставить гильзу для забора топлива в кожух теплообменника (14). 11. Закрепить бленду и камеру сгорания (12) винтами EJOT FDS (10). 12. Затянуть винты EJOT FDS SF (10) с моментом 2,5 ± 0,25 Нм. 13. Кабель штифта накаливания/ датчика пламени (11) провести сквозь теплообменник и надеть на него гильзу. 14. Установить нагнетатель воздуха. 15. Установить блок управления. 16. Надеть прокладку (15). 17. Установить крышку.
