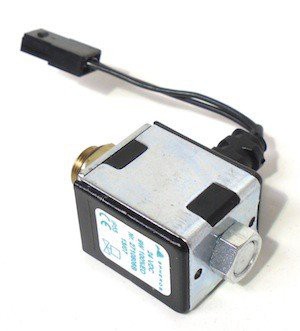

Электромагнитный клапан 24В 10Вт

Электромагнитный клапан.

Встроенный в топливный насос электромагнитный клапан открывает и перекрывает подачу топлива к распыляющей форсунке.

Проверка магнитного клапана.

Указание: Неплотность посадки магнитного клапана заметна по продолжительному дымлению отопителя при продувке. При этом топливо через неплотность клапана продолжает подаваться в камеру сгорания, минуя форсунку.

Короткое дымление - явление нормальное. Оно происходит вследствие сгорания топлива, находящегося между магнитным клапаном и соплом форсунки.

Проверка.

ВНИМАНИЕ! Отсоединить штекер магнитного клапана на блоке управления. В противном случае блок управления может быть повреждён.

Проверить работу электрооборудования в соответствии с нижеуказанными данными:

Указание: У отопителей с блоком управления SG1572 магнитный клапан можно проверить также с помощью ПК с программой компьютерной диагностики или тестера компонентов.

Замена электромагнитного клапана.

Демонтаж.

1. Снять горелку.

2. Отверткой сдвинуть электроды зажигания (3, рис. 2) от высоковольтной катушки зажигания (1) и снять их.

3. Удалить шайбу (6, рис. 1) с термопатроном (если встроен).

4. Отсоединить штекер (8).

Указание: При выполнении следующей операции следить за тем, чтобы вытекающее топливо быстро собиралось и удалялось.

5. Удалить болты (9) со стопорными шайбами.

6. Снять топливный насос (10) с магнитной головкой (7).

7. Снять уплотнительные кольца (12) и съемный сетчатый фильтр (11).

8. Снять магнитный клапан (7) с топливного насоса (10).

Рис.1 - Замена блока управления, топливного насоса, высоковольтной катушки зажигания и датчика пламени.

Монтаж.

1. Установить магнитный клапан (7, рис. 1) на топливном насосе (10).

2. Установить новые уплотнительные кольца (12) и съемный сетчатый фильтр (11) на топливном насосе (10).

3. Установить топливный насос (10) в положение для монтажа и закрепить болтами (9) и стопорными шайбами.

4. Затянуть болты с усилием 5 + 1 Нм.

5. Подсоединить штекер (8).

6. Насадить шайбу (6) и установить термопатрон.

7. Установить электроды зажигания (3, рис. 2).

8. Установить горелку.

Рис.2 - Демонтаж и установка электродов зажигания.
