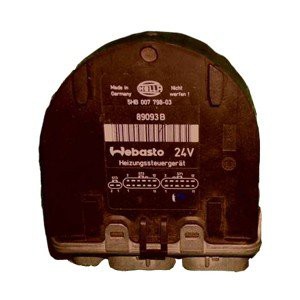

Блок управления SG 1577 24V дизель T90S

Блок управления SG 1577 24V дизель T90S Старый номер 89093E Комплект для замены блока управления подогревателя Thermo 90 S SG 1577 Старый блок Новый комплект 12В бензин 90253 9025598 12В дизель 88545 9025599 24В дизель 89093 9025554 Комплекты для замены включают в себя: блок управления 1шт. кабельный жгут-адаптер 1шт. комплект хомут-уплотнение 1шт. комплект заглушка 1шт. инструкция по монтажу 1шт. Внимание: Комплекты замены могут быть применены только для Thermo90S Блок управления и кабельный жгут-адаптер предназначены для замены в подогревателях стандартного исполнения. При замене обращайте внимание на цветовую маркировку разъёмов! Замечание : жгуты проводов к салонному отопителю и топливному насосу остаются прежними. Поз. Узел Цвета проводов X1 Нагнетатель син./кор. X2 Штифт накала желт./кор. X3 Насос-дозатор син./кор. X4 Циркуляционный насос кор./черн. X5 Температурный датчик зел./зел. X6 Датчик пламени сер./сер. X7 Защита от перегрева фиол./фиол. X8 Разъем жгута проводов разные Комплект хомут-уплотнение: Если монтаж блока управления невозможен в стандартном положении, то с помощью хомута(1) и уплотнения(2) положение монтажа может быть изменено. Уплотнение(2) должно быт ьзаменено. Положение для монтажа блока управления Thermo90ST может быть любым. Представленная позиция выполняет вид защиты 6K9K. Комплект заглушки для циркуляционного насоса Заглушка предназначена для внешнего управления циркуляционным насосом. Внешнее управление циркуляционным насосом через блок управления невозможно. Для подключения внешнего управления циркуляционным насосом вместо разъёма насоса в блок управления(разъемX4) включается заглушка. При этом насос может управляться внешним источником. Диагностический опрос в блоке управления отключён. Внимание : внешнее управление циркуляционным насосом должно выбираться таким образом, чтобы насос функционировал в течение всего времени работы подогревателя, в том числе и во время продувки. Электрические соединения должны быть герметичны. Указание: Пожалуйста, при замене учитывайте дополнительную информацию из инструкций по монтажу, эксплуатации и ремонту; При монтаже блока управления не на подогревателе его обратная стенка недолжна теплоизолирована, т.к. она является теплоотводом от элементов блока. При монтаже обращайте внимание на достаточное расстояние до источников тепла. Ремонт должен производиться только сертифицированным обученным персоналом.
